Reynaers ConceptSystem 77
Reynaers' aluminium kozijn, ook met verborgen vleugel: Uf 1,76 tot 2,05 W/m²K in de HI-uitvoering.
Reynaers ConceptSystem 77
ConceptSystem 77 is er in drie vormgevingsvarianten: Functional (68 mm kozijn / 77 mm vleugel), Renaissance (77 / 86 mm) en Hidden Vent, waarbij de vleugel volledig achter het kozijn verdwijnt voor een strak, vlak aanzicht. In de HI-uitvoering ligt de Uf tussen 1,76 en 2,05 W/m²K; de standaarduitvoering zit daarboven. In het zicht: 51 mm kader en 33 mm vleugel, samen 89 mm bij een binnendraaiend raam en 93,5 mm buitendraaiend; een T-profiel is 76 mm breed. Getest tot inbraakwerendheidsklasse RC2 en RC3, met glas tot 53 mm dik.
Detailtekeningen
De tekeningen van de fabrikant, per versie van dit profiel. Ze staan op de pagina zelf; de pdf kun je eronder downloaden.

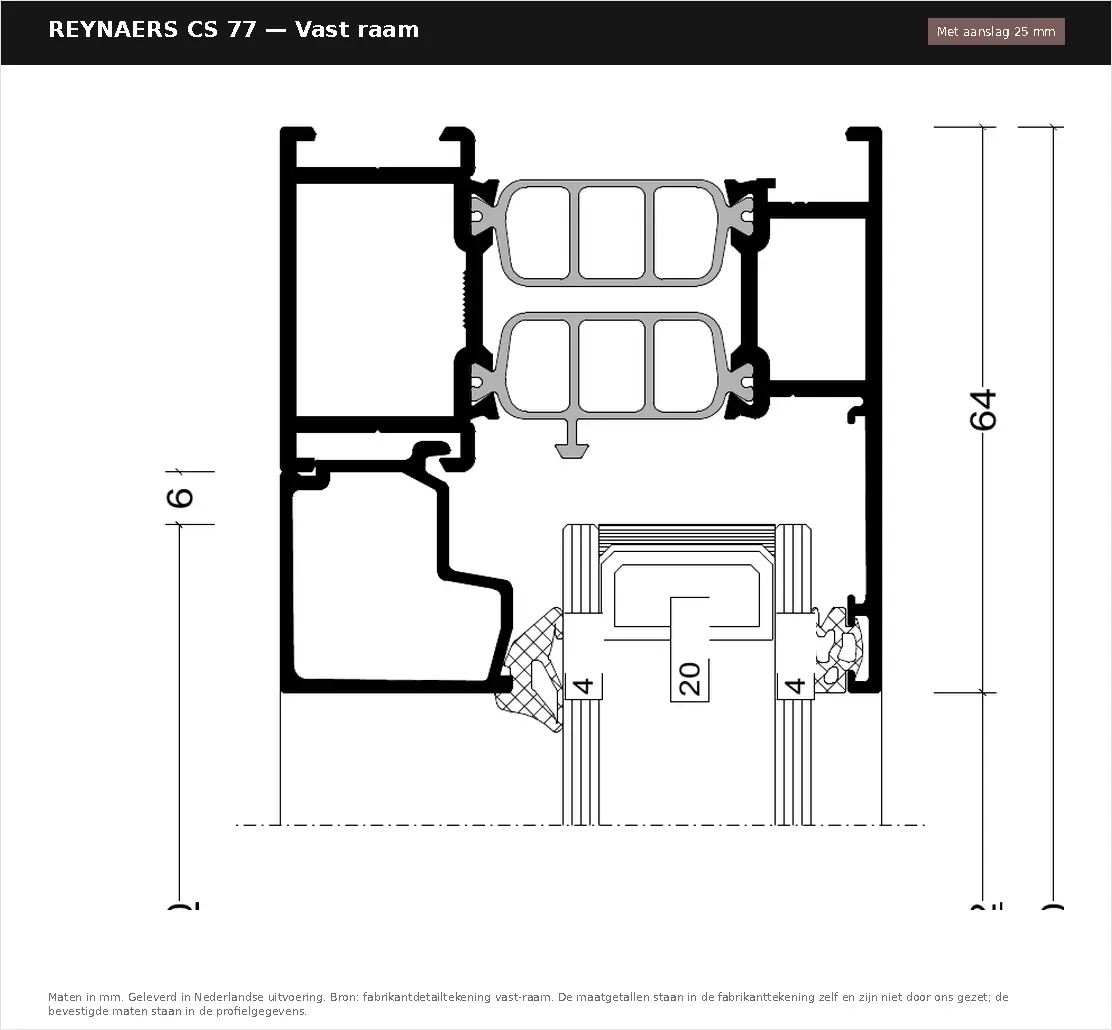

Vast glas
Glas met een glaslat in het kader, 64 mm profiel in het zicht. Voor een vast vak naast een deur, een bovenlicht of een raam dat niet open hoeft.
kader 68 mm diep · aanzicht 64 mm · glas 4-20-4
Vraag mijn offerte aan

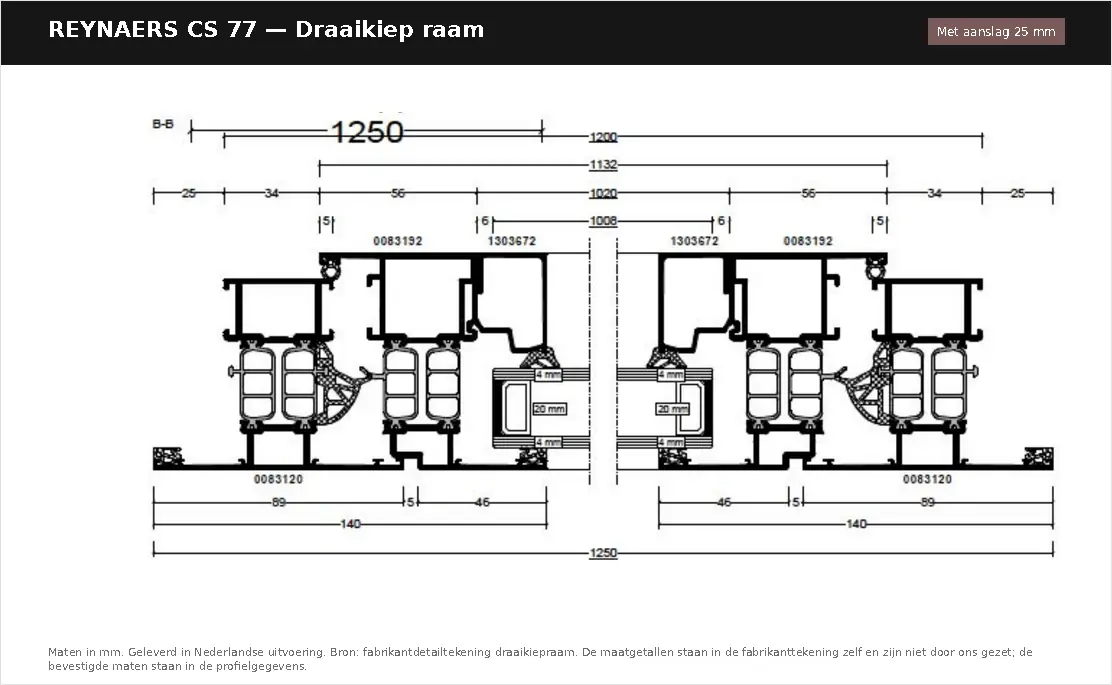

Draaikiepraam
Draaien om te lappen, kiepen om te luchten. Kader en vleugel samen 115 mm in het zicht, op 68 mm bouwdiepte.
aanzicht kader + vleugel 115 mm (64 + 5 + 46) · kader 68 mm diep · glas 4-20-4
Vraag mijn offerte aan

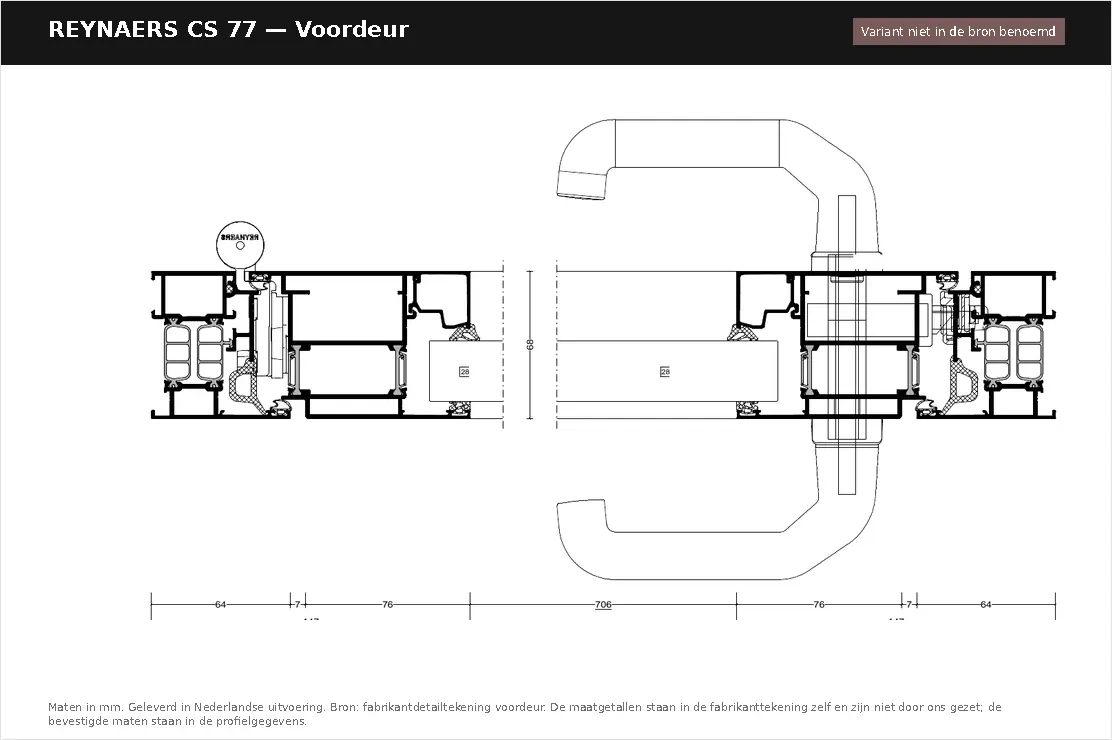

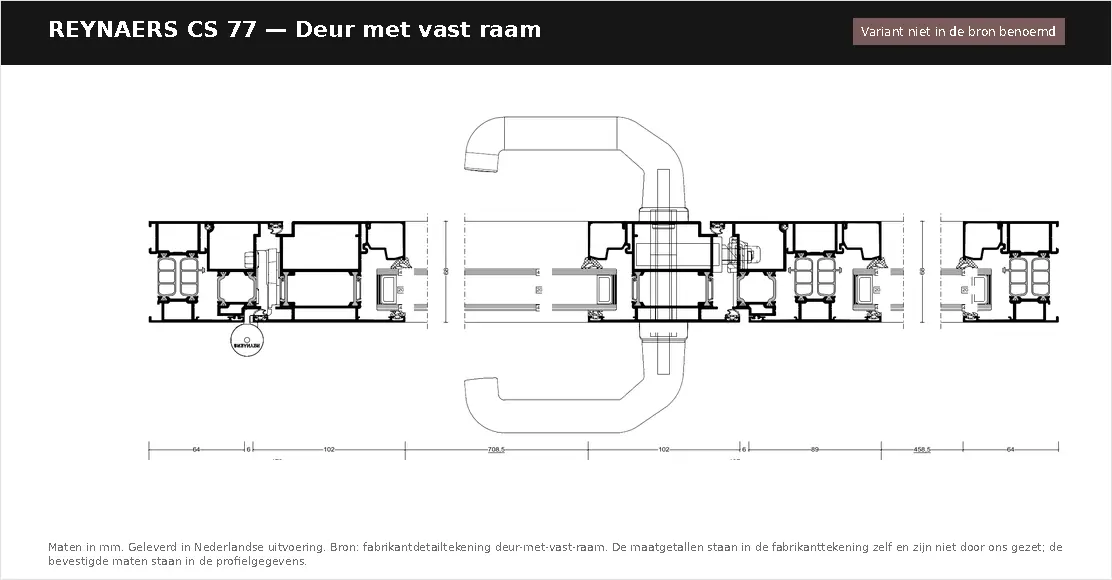

Deur
Voordeur, achterdeur of tuindeur op hetzelfde systeem, naar binnen of naar buiten draaiend.
aanzicht kader + vleugel 115 mm (64 + 5 + 46) · kader 68 mm diep · glas 4-20-4
Vraag mijn offerte aan26 indelingen in Reynaers ConceptSystem 77
Van vast kozijn tot schuifpui: elke indeling die dit profiel kan, met zijn eigen pagina en directe ingang in de configurator.
Wat kost een Reynaers ConceptSystem 77-kozijn?
Onze richtprijzen komen uit onze eigen offertehistorie, en dit type is daarin bij dit profiel niet voorgekomen. Daarom staat er geen bedrag. Vraag gewoon de offerte aan: die rekenen we op jouw eigen maten uit.
De prijs van een CS 77-kozijn hangt af van vier dingen: de buitenmaat, de indeling (vast, draaikiep, deur), het glas en de kleur. Staat er boven dit blok een bedrag, dan is dat een richtprijs uit onze offertehistorie — geen offerte en geen eindprijs; in de configurator zelf staat geen bedrag. Je stelt je kozijn samen, stuurt hem als aanvraag door, en het bedrag op jouw maten staat in de offerte — daarvoor hoor je binnen drie werkdagen van ons. Zo'n bedrag is inclusief 21% btw; transport, beslag en een eventuele korting staan in de offerte op maat. Montage zit er niet bij en rekenen wij ook niet door.
Samenstellen en offerte aanvragenDoorsnede Reynaers ConceptSystem 77 — vast glas en draaikiepraam
Op de tekeningen zie je het systeem op ware verhouding, van buiten (links) naar binnen (rechts): links het kader met vast glas, rechts kader en draaikiepvleugel naast elkaar. De drie gearceerde kamers tussen de buiten- en de binnenschaal zijn de isolatiezone; de 68 mm is de bouwdiepte van het kader. Het glas op de tekening is 4-20-4, het lichtste dubbelglas; triple past ook, de glaslat wisselt mee.
Het glas zit met een glaslat in het kader 0083183. Dit kader heeft een aanslag; de profielposter van Reynaers kent voor vast glas ook een kader zonder aanslag (008.0036, 52,8 mm), dat wij hier niet hebben getekend. De drie gearceerde kamers tussen buiten- en binnenschaal zijn de isolatiezone.
Horizontale doorsnede door de scharnierzijde: kader 0083183 met daarin vleugel 0083192, samen 115 mm in het zicht. De 5 mm ertussen is de naad; de dichting zit op de aanslag van het kader.
Specificaties Reynaers ConceptSystem 77
| Materiaal | Aluminium |
|---|---|
| Uf | 1,76 W/m²K |
| Bouwdiepte | 68 mm |
| Kaderbreedte | |
| Aanzichtbreedte | 89 mm |
| Maximale maat | × 3.000 mm |
| Maximale vleugelbreedte | 1.700 mm |
| Maattolerantie | ±2 mm tot 1 m, ±3 mm daarboven |
Beweeg over de tekening voor de maten
De kaart toont Uf 1,76 W/m²K — de ondergrens van de HI-uitvoering (1,76 tot 2,05; de standaarduitvoering ligt hoger), 68 mm bouwdiepte (het kader; de vleugel is 77 mm) en 89 mm aanzicht (kader en vleugel samen, binnendraaiend; buitendraaiend 93,5 mm). Opgave janwillem 14-09-2026 uit de reynaers-systeemdata. Welke Uf een concrete samenstelling haalt, hangt af van de gekozen variant en de glasdikte.
Dit is een schematische doorsnede, opgebouwd uit de gemeten bouwdiepte, kaderbreedte en aanzichtbreedte. De kamerindeling, dichtingen en versterking zijn niet gemeten — die komen uit de technische tekening van de leverancier.
CS 77 vergeleken
Dezelfde maat, dezelfde uitvoering. Alleen het profiel verschilt.
| Specificaties | Reynaers ConceptSystem 77 | Aluprof MB-86N | Reynaers MasterLine 8 |
|---|---|---|---|
| Materiaal | Aluminium | Aluminium | Aluminium |
| Uf | 1,76 | 0,57 | 1,20 |
| Bouwdiepte | 68 mm | 77 mm | 77 mm |
| Aanzichtbreedte | 89 mm | 122 mm | 97 mm |
| Maximale maat | × 3.000 mm | 6.000 × 3.000 mm | × 3.000 mm |
| Waarom anders | Aluminium raam- en deurprofiel met een Uf van 0,57 W/m²K voor het hele profiel en 77 mm bouwdiepte — dezelfde diepte als de Renaissance-variant van CS 77, maar met een gedocumenteerde maximale maat van 6.000 × 3.000 mm waar CS 77 er in onze tabel geen draagt. | Zelfde merk en met 77 mm kaderdiepte gelijk aan de Renaissance-variant van CS 77, maar isoleert beter: Uf vanaf 1,2 W/m²K tegen 1,76 bij CS 77 in de HI-uitvoering. |
Naast elkaar op ware verhouding
Dezelfde schaal voor alle drie, dus wat hier dieper lijkt is dieper.
Waar past de CS 77?
Nieuwbouw
Geschikt. Aluminium is de gangbare keuze zodra de opening groter wordt dan wat kunststof aankan.
Renovatie
Geschikt.
Monument en beschermd stadsgezicht
Vraag het na bij je gemeente. Aluminium met een fijne aanzichtbreedte wordt soms wél toegestaan waar kunststof dat niet wordt.
Montage en regelgeving in Nederland
Voor de montage van een gevelelement bestaan twee brancheregelingen naast elkaar: de VKG montagevoorschriften voor kunststof gevelelementen en de KVT voor timmerwerk. Beide komen op hetzelfde neer — het bouwkundig kader moet een lucht- en waterdichte, vlakke, haakse aansluiting mogelijk maken, en de krachten op het element moeten via verankering en stelkozijn naar de constructie. In de Nederlandse woningbouw wordt veel met een stelkozijn gewerkt: een omranding die eerst in het metselwerk komt en waar het gevelelement later in gaat.
Elk kozijn dat in de EU op de markt komt draagt een CE-markering volgens EN 14351-1: de fabrikant verklaart daarmee zelf dat het product voldoet aan de essentiële kenmerken uit die norm, zoals warmtedoorgang, luchtdoorlatendheid en windweerstand. Dat is een wettelijke verplichting en geen keuring door een onafhankelijke instelling.
Over subsidie: de ISDE vergoedt isolerend glas, kozijnpanelen en isolerende deuren. Eén voorwaarde is voor ons doorslaggevend en die staat er letterlijk: "De volledige isolatiewerkzaamheden worden uitgevoerd door een bouw(installatie)bedrijf. U mag niet zelf isoleren." Wij leveren tot aan de deur en monteren niet. Laat je de plaatsing door een bouw- of installatiebedrijf doen, dan blijft de route naar ISDE open; doe je het zelf, dan niet. Wij geven geen subsidieadvies — kijk bij RVO wat er in jouw situatie geldt.
Documenten: datablad, brochure, profielposter
- Rovenzia-databladPDF · 2 kB
- Rovenzia-datablad Reynaers ConceptSystem 77 (PDF)nog niet beschikbaar
Meer documenten van Reynaers
De documenten van Reynaers zelf. Wij linken ernaar in plaats van ze te kopiëren, zodat je altijd de versie ziet die de fabrikant nu uitgeeft.
- Brochure ConceptSystem 77 (PDF)webpagina
- Profielposter ConceptSystem 77 — alle kader- en vleugelprofielen met maten (PDF)webpagina
De DWG-bestanden geeft Reynaers via dezelfde downloadpagina; die zijn er voor de verwerker, niet voor de pagina.
Weet je wat je wilt? Stel het samen.
Geen formulier vooraf: je ziet je kozijn groeien terwijl je kiest. De prijs volgt in de offerte, binnen drie werkdagen.
Veelgestelde vragen over de Reynaers ConceptSystem 77
Kan ik dit profiel bij mij laten bezorgen?
Wij leveren in Nederland, België, Duitsland en Frankrijk. Reynaers ConceptSystem 77 leveren wij tot aan de deur; transport en verpakking staan in de offerte op maat en de levertijd is 6 tot 8 weken. Je postcode vul je in bij de offerteaanvraag. De route eindigt altijd bij de offerteaanvraag: geen gokprijs, maar een offerte op maat. Voor dit profiel geldt sowieso: er is nog geen automatische prijs, dus je aanvraag gaat altijd naar de fabrikant voor een offerte op maat.
Welke maten kan ik bestellen?
Reynaers geeft de grenzen per vleugel, niet per element: een raamvleugel tot 2.800 mm hoog en 170 kg, een deurvleugel tot 3.000 mm hoog en 1.400 mm breed bij 250 kg (opgave 15-09-2026, reynaers.com). Het breedste beweegbare deel in onze tabel is daarom 1.400 mm. Een maximale breedte of hoogte voor het samengestelde kozijn noemt Reynaers niet — die staat nog open. De configurator bewaakt de vleugelgrens; voor een groot element vraag je de maat na.
Wat is de levertijd?
De levertijd is 6 tot 8 weken, voor alle leveranciers gelijk (opgave Janwillem 15-09-2026). Wat sneller gaat is de offerte: binnen drie werkdagen na je aanvraag hoor je van ons; loopt het uit, dan hoor je dat binnen diezelfde drie werkdagen, met de datum waarop het wel lukt.
Wat komt er precies aan?
Wat je in de configurator samenstelt, is wat er komt: het profiel dat je koos, in jouw maat en indeling, met het glas en de kleur die je erbij hebt gekozen. In het overzicht — de laatste stap voordat je aanvraag de deur uit gaat — staat regel voor regel wat er in je samenstelling zit, en wat daar niet bij staat komt ook niet mee. Zo weet je het vóór het uitpakken en niet erna. Bezorgen doen wij tot aan de deur, op straatniveau; naar binnen dragen wij niet.
Monteren jullie het ook?
Nee. Wij leveren tot aan de deur en plaatsen niet. Dat heeft één gevolg dat je moet weten: de **ISDE**-subsidie eist dat de isolatiewerkzaamheden door een bouw- of installatiebedrijf worden uitgevoerd — zelf isoleren is uitgesloten. Laat je de plaatsing door zo'n bedrijf doen, dan blijft die route open. Wat wij níét doen is subsidieadvies geven; kijk bij RVO wat er in jouw situatie geldt.
Welk glas en welke kleuren kan ik kiezen?
Wij voeren zes glassoorten: HR++ dubbel (Ug 1,1), HR+++ triple (Ug 0,6), melkglas in dubbel en triple, en gelaagd veiligheidsglas klasse P4A in dubbel (Ug 1,0) en triple (Ug 0,6). Voor kleur zijn er kernkleuren, donkere en overige folies voor kunststof, en gladde of structuurpoedercoating in RAL voor aluminium. Welke combinatie op dít profiel leverbaar is, zegt de configurator — die weigert een combinatie die niet bestaat in plaats van hem stilzwijgend te leveren.
Kan ik het terugsturen als het niet bevalt?
Nee. Een kozijn op jouw maat is maatwerk, en maatwerk valt buiten het herroepingsrecht. Dat zeggen wij vóór het bestelmoment, niet in de kleine lettertjes. Daar staat tegenover dat wij het risico aan de voorkant wegnemen: maatgarantie, een stalenpakket zodat je de kleur in je eigen licht ziet, en een vast protocol als er bij aflevering iets stuk is.
Wat als er bij aflevering iets beschadigd is?
Kijk mee met de chauffeur vóór je tekent, en laat een beschadiging aantekenen op de vrachtbrief. Tot jij het kozijn in handen hebt is transportschade **ons risico**, niet het jouwe — dat staat in artikel 7:11 BW. Zie je bij het uitpakken alsnog iets zichtbaars, meld het dan met foto's **binnen twee werkdagen na de aflevering**. Wat je bij aflevering niet kúnt zien valt daar niet onder: voor verborgen gebreken gelden gewoon de wettelijke conformiteitsregels, en een melding binnen twee maanden na de ontdekking is daarvoor tijdig.
