2 tot 8 vleugels
Elke vleugel tot 1.200 mm breed, 3.000 mm hoog en 120 kg. Met vier vleugels gaat de wand tot 4.000 × 2.700 mm.
Reynaers' vouwwand: tot acht vleugels, 120 kg per stuk.
ConceptFolding 77 is de tweede vouwwand die wij voeren naast de Aluprof MB-86 Fold Line HD: 2 tot 8 vleugels van elk tot 1.200 × 3.000 mm en 120 kg; een viervleugelige set gaat tot 4.000 × 2.700 mm in totaal. Uf 1,66 W/m²K; de slanke SL-uitvoering heeft een smallere aansluiting tussen de vleugels (122 mm tegen 144 mm). Er zijn vier onderdorpelvarianten, van volledig drempelvrij tot een uitvoering die tegen slagregen tot klasse 9A bestand is. Getest tot inbraakwerendheidsklasse RC2.
De tekeningen van de fabrikant, per versie van dit profiel. Ze staan op de pagina zelf; de pdf kun je eronder downloaden.
Van vast kozijn tot schuifpui: elke indeling die dit profiel kan, met zijn eigen pagina en directe ingang in de configurator.
Onze richtprijzen komen uit onze eigen offertehistorie, en dit type is daarin bij dit profiel niet voorgekomen. Daarom staat er geen bedrag. Vraag gewoon de offerte aan: die rekenen we op jouw eigen maten uit.
De prijs van een ConceptFolding 77-wand hangt af van vier dingen: de buitenmaat, de indeling (twee tot zes vleugels), het glas en de kleur. Staat er boven dit blok een bedrag, dan is dat een richtprijs uit onze offertehistorie — geen offerte en geen eindprijs; in de configurator zelf staat geen bedrag. Je stelt je kozijn samen, stuurt hem als aanvraag door, en het bedrag op jouw maten staat in de offerte — daarvoor hoor je binnen drie werkdagen van ons. Zo'n bedrag is inclusief 21% btw; transport, beslag en een eventuele korting staan in de offerte op maat. Montage zit er niet bij en rekenen wij ook niet door.
Samenstellen en offerte aanvragenOp de tekeningen zie je de vouwwand op ware verhouding: verticaal door de lage onderdorpel (25 mm) en de bovendorpel (42 mm) waar de wand aan hangt, en horizontaal door drie vleugels met de naden ertussen. Wat een vouwwand van een schuifpui onderscheidt zie je hier: per vleugel twee profielen in het beeld, en een dorpel die zo laag kan dat je er zonder opstap overheen loopt.
Verticale doorsnede onderaan: de vleugel van 66 mm boven een lage onderdorpel van 25 mm, samen 127 mm in het zicht. De lage dorpel is de uitvoering voor een doorgang zonder opstap.
Verticale doorsnede bovenaan: dezelfde vleugel onder een bovendorpel van 42 mm, waarin de loopwagens hangen — een vouwwand hangt aan de bovenkant. Ook hier 127 mm in het zicht.
Horizontale doorsnede door een wand van drie vleugels: aan de zijkanten kader en vleugel samen 119 mm, tussen twee vleugels 144 mm op het scharnier en 154 mm waar de loopdeur met slot aansluit. De glasvlakken op de tekening zijn 994, 1006 en 999 mm breed.
| Materiaal | Aluminium |
|---|---|
| Uf | 1,66 W/m²K |
| Bouwdiepte | 77 mm |
| Kaderbreedte | |
| Aanzichtbreedte | 89 mm |
| Maximale maat | 9.600 × 3.000 mm |
| Maximale vleugelbreedte | 1.200 mm |
| Maattolerantie | ±2 mm tot 1 m, ±3 mm daarboven |
Beweeg over de tekening voor de maten
De kaart toont Uf 1,66 W/m²K, 77 mm bouwdiepte (kader en vleugel) en 89 mm aanzicht (het T-profiel) — opgave Janwillem 14-09-2026 uit de Reynaers-systeemdata (bevestigd 15-09: 1,66 is de geldende waarde). De SL-uitvoering heeft slankere zichtbreedtes. De Uf is de warmtedoorgang van het profiel; bij een vouwwand ligt die hoger dan bij een raam omdat elke vleugelnaad een eigen scharnierpunt en dichting nodig heeft. Welke van de vier onderdorpelvarianten je kiest — drempelvrij, laag, dubbele weersafdichting of hoge prestatie — bepaalt hoeveel water en wind de drempel tegenhoudt, niet de Uf.
Dit is een schematische doorsnede, opgebouwd uit de gemeten bouwdiepte, kaderbreedte en aanzichtbreedte. De kamerindeling, dichtingen en versterking zijn niet gemeten — die komen uit de technische tekening van de leverancier.
De ConceptFolding 77 is de aluminium vouwwand van Reynaers. Dit zijn de maten en keuzes die bij het systeem horen.
Elke vleugel tot 1.200 mm breed, 3.000 mm hoog en 120 kg. Met vier vleugels gaat de wand tot 4.000 × 2.700 mm.
Een van de vleugels kan een loopdeur met slot zijn, zodat je naar buiten loopt zonder de hele wand open te vouwen. Zo'n deurvak gaat tot 2.500 mm hoog.
Drempelvrij, laag, met dubbele weersafdichting of in de hoge-prestatie-uitvoering; de zwaarste variant houdt slagregen tot klasse 9A tegen.
De SL-uitvoering maakt de naad tussen twee vleugels smaller: 122 mm in plaats van 144 mm.
Kader en vleugel bouwen 77 mm diep en het T-profiel toont 89 mm. De Uf van het profiel is 1,66 W/m²K.
Het systeem is getest tot inbraakwerendheidsklasse RC2, inclusief de vleugelnaden.
Gepoedercoat, glad of met structuur. Welke kleuren op dit systeem leverbaar zijn, toont de configurator.
De doorsnedes hierboven zijn tekeningen op ware verhouding uit ons eigen archief.
Dezelfde maat, dezelfde uitvoering. Alleen het profiel verschilt.
| Specificaties | Reynaers ConceptFolding 77 | Aluprof MB-86 Fold Line HD | Reynaers ConceptPatio 130 |
|---|---|---|---|
| Materiaal | Aluminium | Aluminium | Aluminium |
| Uf | 1,66 | 1,50 | 2,35 |
| Bouwdiepte | 77 mm | 86 mm | 130 mm |
| Aanzichtbreedte | 89 mm | 108 mm | 28 mm |
| Maximale maat | 9.600 × 3.000 mm | 9.600 × 3.000 mm | × 2.700 mm |
| Waarom anders | De andere vouwwand die wij voeren: vergelijkbaar in aantal vleugels (tot acht) en vleugelgewicht (120 kg), met als voordeel voor de CF 77 dat de Uf al bekend is (1,66 W/m²K) — bij de Fold Line HD ontbreekt die nog in onze prijsbron. | Andere openingswijze: bij de CF 77 vouwen de vleugels helemaal opzij en komt de hele opening vrij, bij de CP 130 schuift een vleugel achter de andere langs en blijft er altijd minstens één deel in de opening staan. |
Dezelfde schaal voor alle drie, dus wat hier dieper lijkt is dieper.
Geschikt voor een gevel die 's zomers helemaal open moet.
Geschikt, met dezelfde kanttekening als bij een hefschuifpui: de drempel- en vloeraansluiting vraagt meer aanpassing dan bij een raam.
Vraag het na bij je gemeente; een volledig openklappende gevel is bij een beschermd pand niet vanzelfsprekend.
Voor de montage van een gevelelement bestaan twee brancheregelingen naast elkaar: de VKG montagevoorschriften voor kunststof gevelelementen en de KVT voor timmerwerk. Beide komen op hetzelfde neer — het bouwkundig kader moet een lucht- en waterdichte, vlakke, haakse aansluiting mogelijk maken, en de krachten op het element moeten via verankering en stelkozijn naar de constructie. In de Nederlandse woningbouw wordt veel met een stelkozijn gewerkt: een omranding die eerst in het metselwerk komt en waar het gevelelement later in gaat.
Elk kozijn dat in de EU op de markt komt draagt een CE-markering volgens EN 14351-1: de fabrikant verklaart daarmee zelf dat het product voldoet aan de essentiële kenmerken uit die norm, zoals warmtedoorgang, luchtdoorlatendheid en windweerstand. Dat is een wettelijke verplichting en geen keuring door een onafhankelijke instelling.
Over subsidie: de ISDE vergoedt isolerend glas, kozijnpanelen en isolerende deuren. Eén voorwaarde is voor ons doorslaggevend en die staat er letterlijk: "De volledige isolatiewerkzaamheden worden uitgevoerd door een bouw(installatie)bedrijf. U mag niet zelf isoleren." Wij leveren tot aan de deur en monteren niet. Laat je de plaatsing door een bouw- of installatiebedrijf doen, dan blijft de route naar ISDE open; doe je het zelf, dan niet. Wij geven geen subsidieadvies — kijk bij RVO wat er in jouw situatie geldt.
Folder van de fabrikant
Meer documenten van Reynaers
De documenten van Reynaers zelf. Wij linken ernaar in plaats van ze te kopiëren, zodat je altijd de versie ziet die de fabrikant nu uitgeeft.
De DWG-bestanden geeft Reynaers via dezelfde downloadpagina; die zijn er voor de verwerker, niet voor de pagina.
Geen formulier vooraf: je ziet je kozijn groeien terwijl je kiest. De prijs volgt in de offerte, binnen drie werkdagen.
Wij leveren in Nederland, België, Duitsland en Frankrijk. Reynaers ConceptFolding 77 leveren wij tot aan de deur; transport en verpakking staan in de offerte op maat en de levertijd is 6 tot 8 weken. Je postcode vul je in bij de offerteaanvraag. De route eindigt altijd bij de offerteaanvraag: geen gokprijs, maar een offerte op maat. Voor dit profiel geldt sowieso: er is nog geen automatische prijs, dus je aanvraag gaat altijd naar de fabrikant voor een offerte op maat.
Een vleugel gaat tot 1.200 × 3.000 mm en 120 kg, met 2 tot 8 vleugels naast elkaar; een set van vier vleugels gaat in totaal tot 4.000 × 2.700 mm. Reken bij dit type in vleugels en niet in één totaalbreedte — hoeveel er passen en hoe breed je ze wilt, bepaalt de uiteindelijke maat.
De levertijd is 6 tot 8 weken, voor alle leveranciers gelijk (opgave Janwillem 15-09-2026). Wat sneller gaat is de offerte: binnen drie werkdagen na je aanvraag hoor je van ons; loopt het uit, dan hoor je dat binnen diezelfde drie werkdagen, met de datum waarop het wel lukt.
Wat je in de configurator samenstelt, is wat er komt: het profiel dat je koos, in jouw maat en indeling, met het glas en de kleur die je erbij hebt gekozen. In het overzicht — de laatste stap voordat je aanvraag de deur uit gaat — staat regel voor regel wat er in je samenstelling zit, en wat daar niet bij staat komt ook niet mee. Zo weet je het vóór het uitpakken en niet erna. Bezorgen doen wij tot aan de deur, op straatniveau; naar binnen dragen wij niet.
Nee. Wij leveren tot aan de deur en plaatsen niet. Dat heeft één gevolg dat je moet weten: de **ISDE**-subsidie eist dat de isolatiewerkzaamheden door een bouw- of installatiebedrijf worden uitgevoerd — zelf isoleren is uitgesloten. Laat je de plaatsing door zo'n bedrijf doen, dan blijft die route open. Wat wij níét doen is subsidieadvies geven; kijk bij RVO wat er in jouw situatie geldt.
Wij voeren zes glassoorten: HR++ dubbel (Ug 1,1), HR+++ triple (Ug 0,6), melkglas in dubbel en triple, en gelaagd veiligheidsglas klasse P4A in dubbel (Ug 1,0) en triple (Ug 0,6). Voor kleur zijn er kernkleuren, donkere en overige folies voor kunststof, en gladde of structuurpoedercoating in RAL voor aluminium. Welke combinatie op dít profiel leverbaar is, zegt de configurator — die weigert een combinatie die niet bestaat in plaats van hem stilzwijgend te leveren.
Nee. Een kozijn op jouw maat is maatwerk, en maatwerk valt buiten het herroepingsrecht. Dat zeggen wij vóór het bestelmoment, niet in de kleine lettertjes. Daar staat tegenover dat wij het risico aan de voorkant wegnemen: maatgarantie, een stalenpakket zodat je de kleur in je eigen licht ziet, en een vast protocol als er bij aflevering iets stuk is.
Kijk mee met de chauffeur vóór je tekent, en laat een beschadiging aantekenen op de vrachtbrief. Tot jij het kozijn in handen hebt is transportschade **ons risico**, niet het jouwe — dat staat in artikel 7:11 BW. Zie je bij het uitpakken alsnog iets zichtbaars, meld het dan met foto's **binnen twee werkdagen na de aflevering**. Wat je bij aflevering niet kúnt zien valt daar niet onder: voor verborgen gebreken gelden gewoon de wettelijke conformiteitsregels, en een melding binnen twee maanden na de ontdekking is daarvoor tijdig.

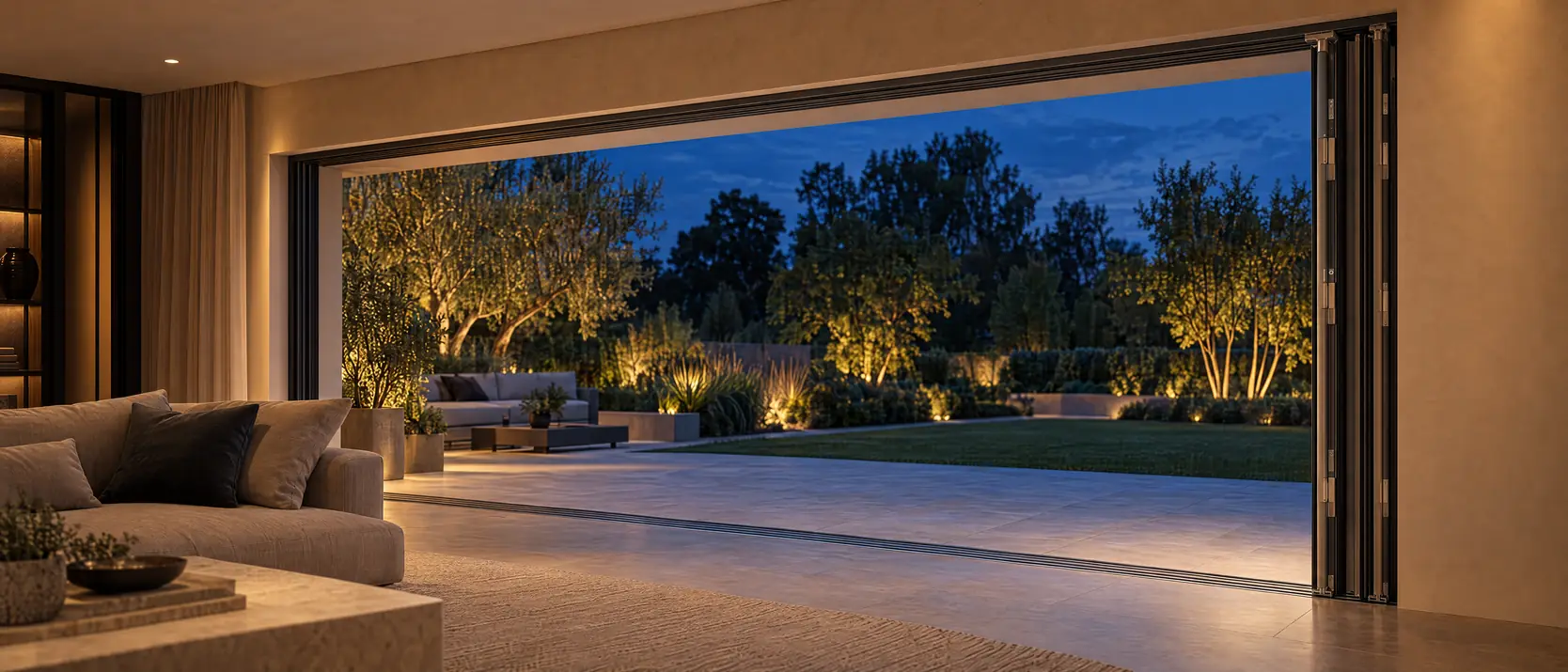

Een glazen gevelwand van aluminium vleugels die met scharnieren aan elkaar zitten en aan een rail in de bovendorpel hangen. Bij het openen vouwen ze als een harmonica naar de zijkant, zodat bijna de hele opening vrijkomt. Bij Reynaers heet dat systeem ConceptFolding 77.
Twee tot acht. Breder dan 1.200 mm wordt een vleugel niet, dus de totale breedte volgt uit het aantal vleugels en de indeling. De leverancier toetst je maat bij de offerte.
Een vouwwand maakt de opening bijna helemaal vrij; het pakket gevouwen vleugels staat dan aan de zijkant. Een schuifpui laat altijd minstens één deel in de opening staan, maar heeft minder naden. Kies op hoe vaak je de gevel helemaal open wilt.
Ja, een van de vier onderdorpels van de CF 77 is volledig drempelvrij. Een vlakke dorpel houdt minder water tegen dan een hogere; bespreek met wie plaatst hoe de vloer binnen en buiten aansluit.
Waar wij een richtprijs hebben staat hij op de pagina, niet achter een formulier — geen offerte en geen eindprijs; het bedrag op jouw maten staat in de offerte op maat.
